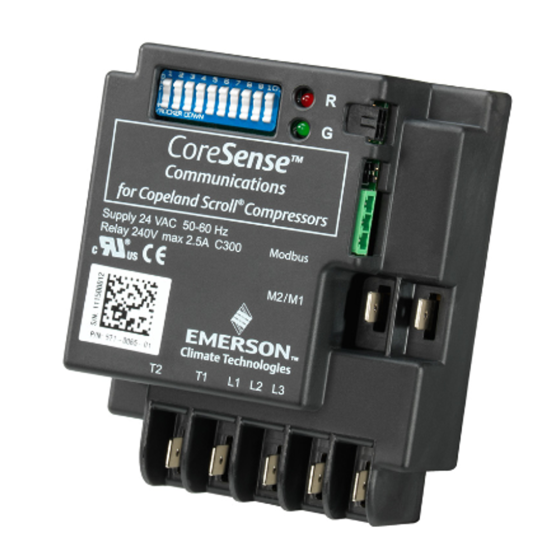

CoreSense™ Communicator 24Vac
Item
571-0065-05
FEATURES & BENEFITS
• Module Voltage & Frequency: 24 VAC, 50/60 HZ
• Allowable Voltage Range: 18 - 30 VAC
• T2/T1 Low Voltage Trip: 18 VAC
• T2/T1 Low Voltage Reset: 19 VAC
• Power Consumption: 5 VA
• M1/M2 Contact Rating: 2.5A Max
• Motor Temperature Trip Resistance: > 4.5KΩ ± 25%
• Open Motor Thermistor Trip Resistance: >220KΩ
• Shorted Motor Thermistor Trip Resistance: <40Ω
• Motor Temperature Reset Resistance: < 2.75KΩ
• Scroll Temperature Trip Resistance: < 2.4KΩ
• Open Scroll Thermistor Trip Resistance: >370KΩ
• Shorted Scroll Thermistor Trip Resistance: <1KΩ
• Scroll Temperature Reset Resistance: > 5.1KΩ
• Reset Time After Trip: 30 minutes
• Operating Temperature: -40° to 150°F (-40° to 65°C)
• Storage Temperature: -60° to 175°F (-51° to 80°C)
Safety Standards | |
---|---|
California Prop 65 | Yes |
Weights and Dimensions | |
---|---|
Operating Weight (lbs) | 0.6 | Exterior Dimensions (D) (inches) | 5.650000 | Exterior Dimensions (W) (inches) | 5.000000 | Exterior Dimensions (H) (inches) | 4.500000 | Shipping Weight (lbs) | 0.600000 |
